CAD 图纸在线阅读

CAD 图纸可以和项目文档一起收进知识库。打开 DWG 或 DXF 时，系统使用专门的图纸阅读器，直接在浏览器画布中呈现图元。

打开图纸

从知识库上传入口添加 .dwg 或 .dxf 文件，再点击文档标题进入阅读器。加载过程包括读取文件、解析和渲染，大图纸需要更多时间。出现图纸后，可先点击「适应窗口」查看整体范围。

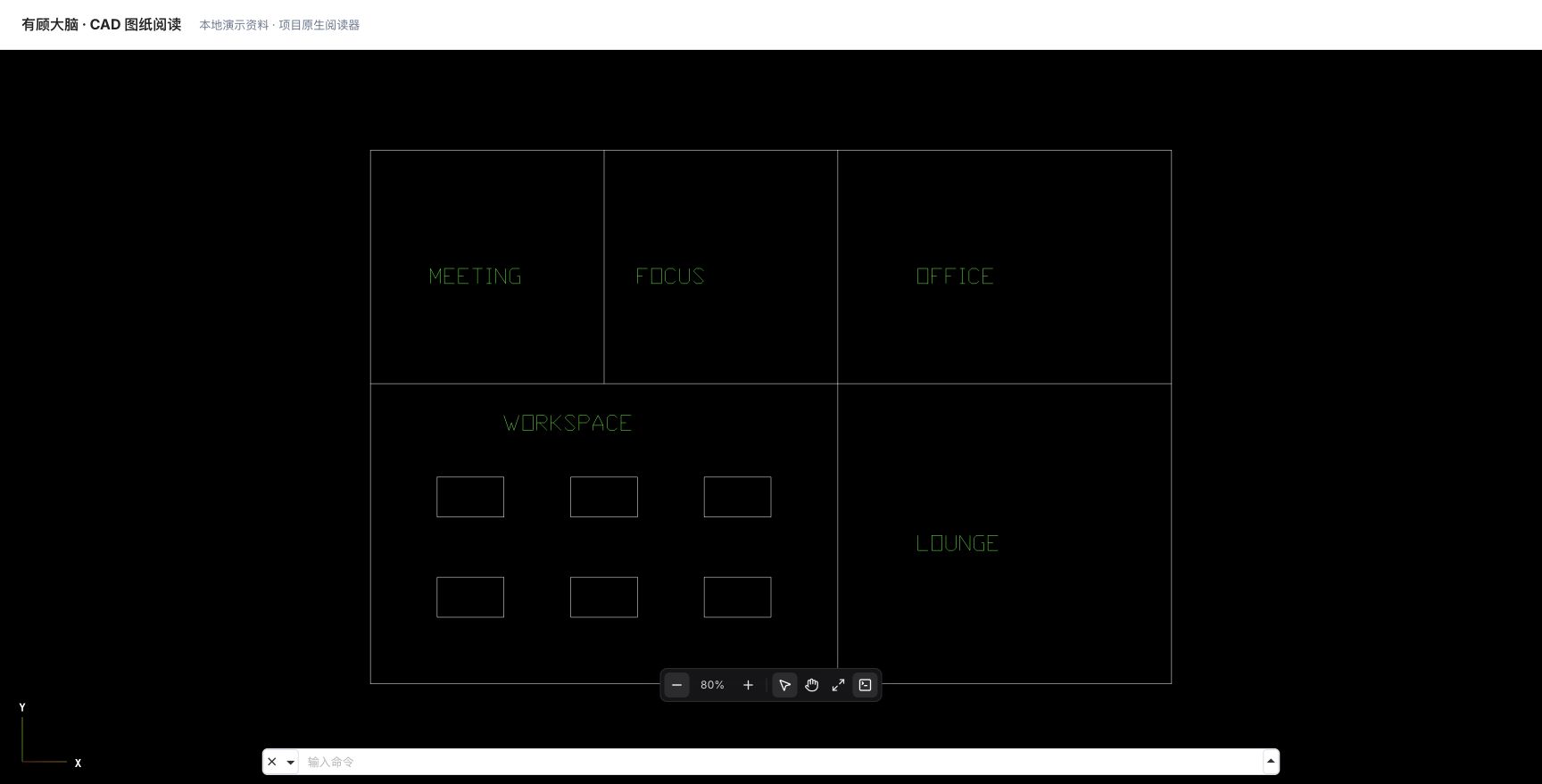

图 1：项目原生 CAD 阅读器在浏览器中加载本地 DXF 演示图纸的截图。该资料未上传线上；本次没有验证 DWG 样本。

浏览图纸细节

底部工具条提供以下操作：

选择与平移是两种交互模式。想移动视野时先切换到手形工具；找不到图纸时尝试「适应窗口」，再重新定位。

阅读范围与限制

该页面定位为图纸阅读，不能据此认为浏览器提供完整 CAD 设计软件的编辑、尺寸标注或工程校核能力。命令行区域的存在也不代表所有桌面 CAD 命令都可用。

DWG/DXF 的格式识别和加载路径均已在前端实现；实际能否完整显示某份图纸，还与文件内容、字体及浏览器运行环境有关。对照原件检查文字、线条与布局，尤其是使用外部字体或复杂对象的资料。

图纸看不到时

先区分仍在加载、出现错误提示和仅仅偏离视野三种情况。仍在加载时等待渲染；工具已经出现但视野为空时尝试适应窗口；若提示加载失败，可下载原文件，确认文件本身能够打开，再交由管理员排查。

图纸能预览不等于已经完成知识抽取，也不代表 AI 能准确理解每个图元。需要进行尺寸确认或工程判断时，应回到原始图纸及专业工具核对。
